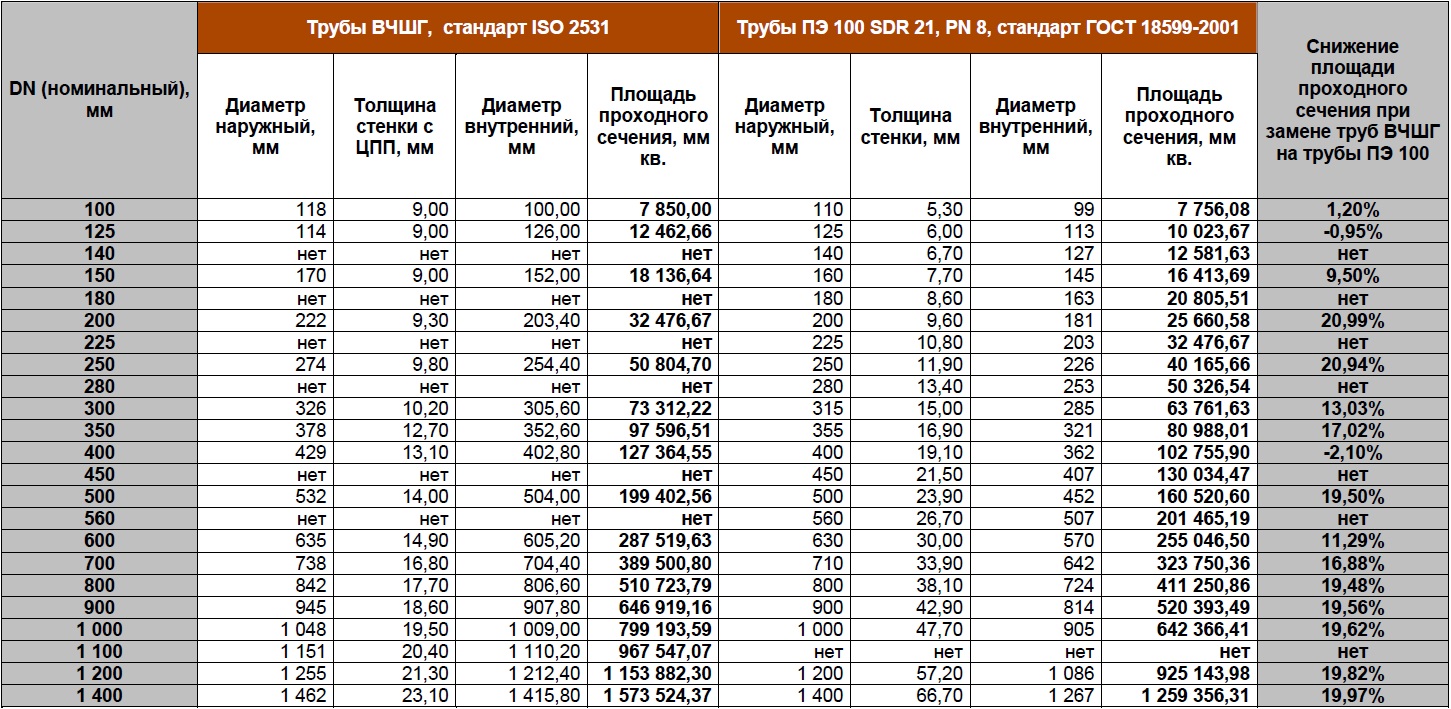

Сравнение размеров поперечного сечения труб ВЧШГ и ПЭ 100, SDR 21, PN 8 Атм
При одинаковых наружных диаметрах сравниваемых труб площадь внутреннего проходного сечения трубы из ВЧШГ с цементно-песчаным покрытием превышает площадь проходного сечения полиэтиленовых труб из ПЭ 100 (SDR21, PN8) до 21% в диапазоне диаметров от 100 до 1 200 мм соответственно.
Больший внутренний проходной диаметр труб из ВЧШГ по сравнению с полиэтиленовыми трубами (при одинаковом наружном диаметре) позволяет значительно снизить затраты на перекачку транспортируемой жидкости вследствие экономии электроэнергии и возможности прокачки по трубам ВЧШГ больших объемов жидкости или применять для получения того же проходного сечения трубопроводы из ВЧШГ меньшего диаметра.
Таким образом, при рассмотрении возможности замены материала труб при условии сохранения того же проходного сечения трубопровода, трубы из ВЧШГ, например, Ду-1 200 должны быть заменены на трубы из ПЭ 100 (SDR 21, PN 8) Ду 1 400, то есть, на трубы следующей ступени по диаметру.
30 Марта 2014
